苹果 Vision Pro 冷却系统创新专利：集成散热器和风扇，静音散热效果卓越

最近，美国专利商标局正式宣布了苹果公司获得的最新55项专利。这些专利中包括了一项与苹果Vision Pro冷却系统相关的专利。 据了解，该专利是关于一种创新的冷却系统，旨在提高设备的散热效果。苹果Vision Pro冷却系统是为了确保设备运行时的温度控制与性能优化而设计的。这项专利的获得可为苹果公司带来更多的技术优势，加强其在全球科技市场的竞争力。 这一创新的冷却系统具备高效、智能的特点。它能够实时监测设备的温度，并根据需求智能调节冷却功率，从而保持设备的稳定性和性能。这不仅可以有效降低设备过热引起的故障风险，还能提高设备的使用寿命和性能表现。 苹果Vision Pro冷却系统的采用将为苹果公司的产品带来更好的用户体验。例如，当用户在使用高性能应用程序或进行大型游戏时，设备通过该冷却系统可以持续保持低温运行，从而避免了因过热而引起的卡顿现象。 这项专利的公布意味着苹果公司在冷却技术领域的领先地位，同时也表明了其在不断推动创新的决心。相信未来苹果公司会继续加强冷却技术的研发，并将其运用到更多的产品中，为用户带来更好的科技体验。

在苹果 WWDC23 主题演讲中，技术开发集团副总裁 Mike Rockwell 表示：" 处理来自这些传感器的所有信息，同时提供超高分辨率体验，需要一个具有强大持续计算能力的系统。它还必须保持低温和安静。"Rockwell 透露了 Vision Pro 的双处理器设置。

苹果专利指出，头戴式设备，如头戴式显示器、护目镜、智能眼镜、平视显示器等，可以执行一系列由可穿戴设备随附的组件（例如传感器、电路和其他硬件）管理的功能。头戴式设备可以提供身临其境或其他自然的用户体验，因此用户可以轻松地专注于享受体验，而不会被头戴式设备的机制分散注意力。

头戴式设备的组件在运行过程中会产生热量。长时间过热会损坏头戴式设备的组件，并给用户带来不适。可以通过多种方式减轻热量，包括使用集成到头戴式设备中的主动机制（例如风扇）。

然而，主动冷却机制（如空气推进装置）的运行会产生噪音和振动，可能会干扰用户对头戴式设备的使用体验。

特别是，头戴式设备安装在用户的头部，并且在使用时靠近用户的耳朵。在这一点上，需要减少噪音和振动，以便用户不会被干扰。此外，需要提高头戴式设备组件的效率，以最大限度地降低运行期间的功率要求。此外，需要减小头戴式设备组件的尺寸和重量，以便使整个系统的尺寸和重量最小化，从而允许用户更舒适地佩戴和操作头戴式设备。

该专利中介绍的系统侧重于提供一种冷却模块，该模块可有效管理热量，同时最大限度地减少噪音、振动、泄漏、功耗、尺寸和重量。

为了散热，带有风扇的冷却模块可通过头戴式设备内的腔体移动空气。集成散热器可以通过将热量从发热组件吸入腔室来提供散热性能。

集成散热器可以包括一个底板，该底板限定了风扇叶片所在腔室的一部分。集成散热器还可以包括在腔室和出口之间的散热片。散热片可以与底板集成，以最大限度地提高散热，并减少不同部件之间的接口数量。

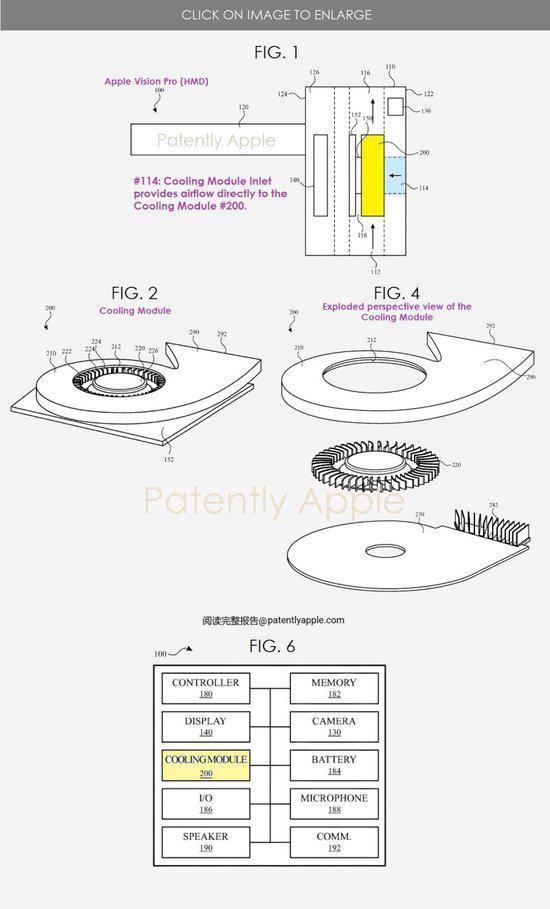

苹果专利图 1 显示了带有集成冷却模块和冷却模块入口的 HMD（Apple Vision Pro）；图 2 示出了用于头戴式设备冷却模块的透视图；图 4 示出了冷却模块的分解透视图；图 6 展示了带有 #200 所述冷却模块的头戴式设备的框图。
